全自动感应，可定制（光敏控制）
灵敏度高、可靠性强
输出信号：V- 高低电平输出、开关量 NPN、继电器 输出
一、产品参数

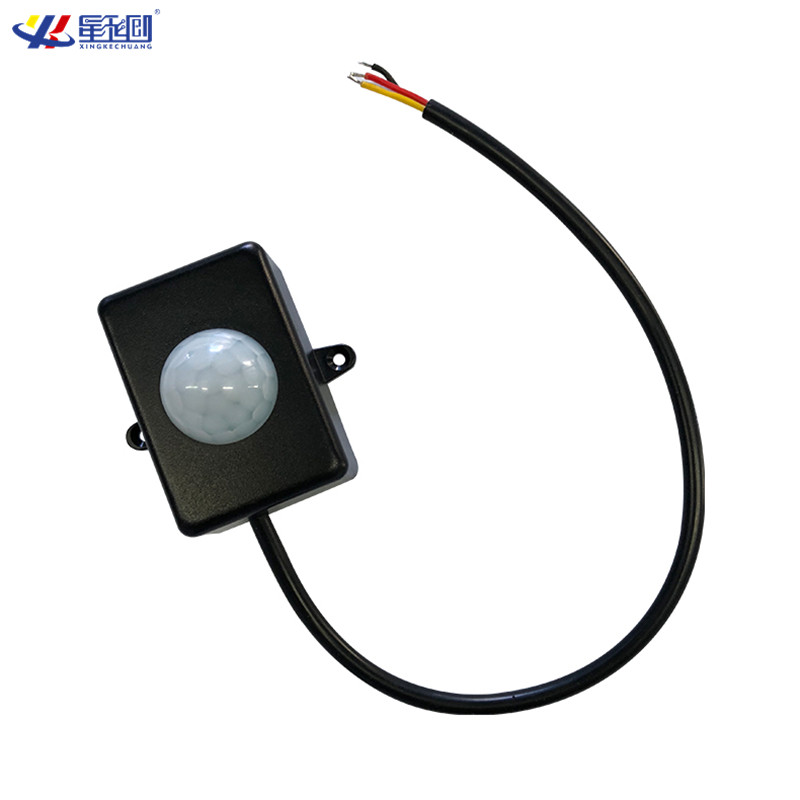

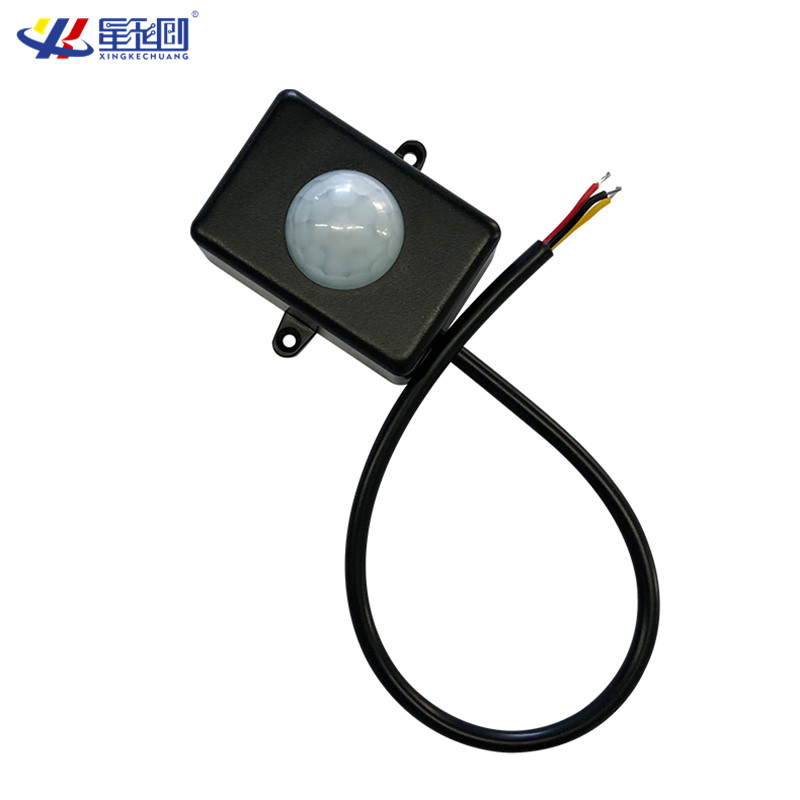

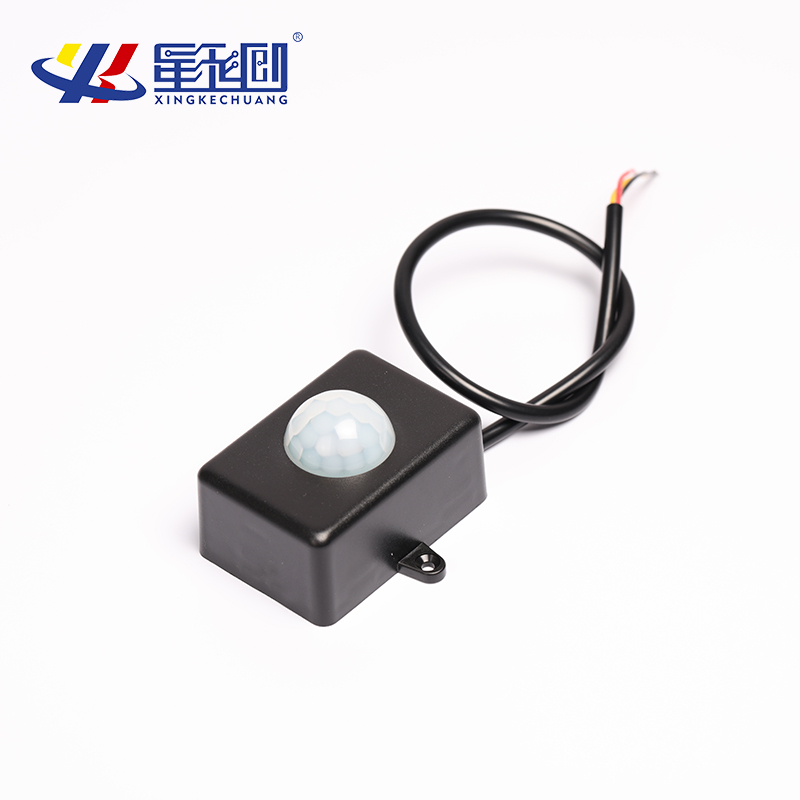

XK C -003 K 4是基于红外线技术的自动控制产品。灵敏度高、可靠性强、超低电压工作模式。广泛应用于各类 自 动感应电器设备。
二、产品特点
1.全自动感应:人进入其感应范围则输 出高电平,人离开感应范围则自动延时关闭高电平输出低电平。 2.光敏控制(可选择 ,出厂时未设):可设置光敏控制,白天或光线强时不感应。
3.两种触发方式(可跳线选择) :
a .不可重复触发方式:即感应输出高电平 后,延时时间至结束输出将自动从高电平变为低电平。
b .可重复触发方式:即感应输出高电平后,在延时时间段内如果有人体在其感应范围 活动,其输出将一直保持高电 平,直到人离开后 才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段并 且以最后一次活 动的时间为延时时间的起始点)。
4.具有感应封锁时间(默认设置 :1s 以内):感应模块在每一次感应输出后(高电平变成低电平),可以紧跟着设置一 个封锁 时间段,在此时间段内传感器不接受任何感应信号.此功能可以实现“感应输出时间”和“封锁时间”两者
的间隔工作 ,可应用于间隔探 测产品.同时此功能可有效抑制负载切换过程中产生的各种干扰。
5.工 作电压范围宽: 默认工作电压 DC5V-12V。
6 .微功耗:静态电流<200 微安。
7.输出高低电平信号/ NPN /继电器输出:可方便与 各类电路实现对接。
8.感 应 延时输出时间可调(约 5-300 秒) ,感应距离可调(7 米以内) 。
三 、 产品应用
1 .人体感应灯具。
2.人体感应玩具。
3 .安防产品。
4.工业自动 化控制。
5 .自动感应电器设备。
6 . 电池供电自动控制等。
|
工作电压 范围 |
DC 5 -12V |
|
静态电 流 |
< 200uA |
|
输 出类型 |
高低电平 ( 高 3.3 V /低 0 V ) / NPN /继电器(常开/常闭) /驱动 2 A LED |
|
触 发方式 |
L 不可重复触发 / H 可重复触发(默认) |
|
延时 时间 |
默认 5 S (5-30 0S 可调) |
|
封锁 时间 |
默 认 1S 左右 |
|

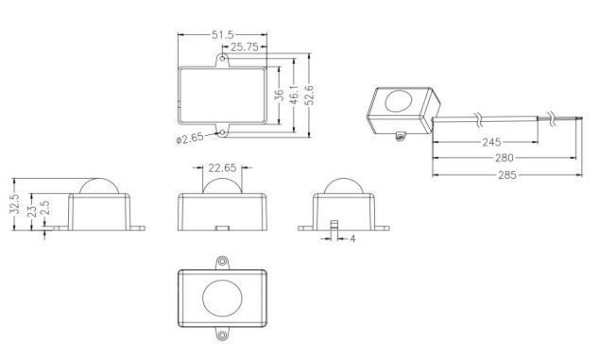

电 路板外形尺寸 |
3 2mm*24mm |
|
外 壳尺寸 |
52L*36 W *23 H mm (黑色),安装孔 Φ 2.5 |
|
引 出线长度 |
≈ 28 cm |
|
感应角 度 |
< 110 度锥角 |
|
感应距 离 |
7 米以内 |
|
工 作温度 |
- 20~85℃ |
|
感 应透镜尺寸 |
直径 :23 mm (默认 ) |
|
序号 |
型号 |
输出信号 |
|
1 |
X KC -003 K 4- V |
高低电平 (高 3. 3 V /低 0 V )输出电流<3 mA |
|
2 |
XKC -003 K 4 - N |
NPN 集电极开路输出(常开) 负载电流 <300 mA |
|
3 |
XKC -003 K 4 - M |
继 电器干触点输出(常开)触点最大电流 3 A |
|
4 |
XKC -00 3K4-MC |
继 电器干触点输出(常闭)触点最大电流 3 A |
|
5 |
XK C -003 K 4- LED 2 A |
可 直接驱动 LED， 驱动最大电流 2A |
